Présentation du produit

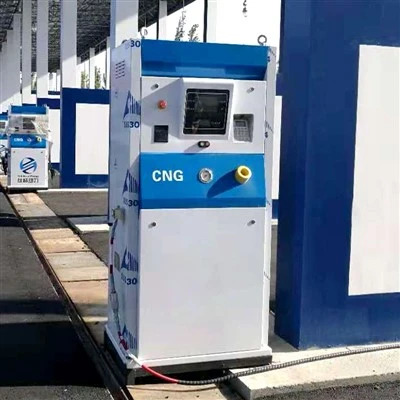

CNG Filling Post est une unité de ravitaillement à haute pression-conçue pour distribuer avec précision du gaz naturel comprimé (GNC) dans les véhicules ou les bouteilles de stockage. Il intègre un débitmètre de précision, un contrôle automatique de la pression, une protection de sécurité et une gestion électronique des données pour les stations de ravitaillement en GNC, les dépôts de flotte et les applications de distribution de gaz industriel.
Spécifications techniques
|
Article |
Paramètre |
|
|
1 |
Support applicable |
Gaz naturel comprimé (GNC) |
|
2 |
Mesure de précision |
±1.0% |
|
3 |
Plage de débit |
(1-70)kg/min(1-80)Nm3/min |
|
4 |
Pression de service nominale |
20MPa |
|
5 |
Pression maximale de travail |
25MPa |
|
6 |
Résistance à la compression |
37,5MPa |
|
7 |
Température ambiante |
-40 degrés -+50 degrés |
|
8 |
Qualité antidéflagrante- |
IECEX/ATEX/CE |
|
9 |
Alimentation |
220 V ± 15 % 50 Hz ± 1 Hz |
|
10 |
Unité de mesure |
Kg/Nm3 |
|
11 |
Lecture de l'échelle minimale |
0.01 |
|
12 |
Gamme de compteur unique |
0~9999.99 |
|
13 |
Plage de totalisation |
0~99999999.99 |
|
14 |
Puissance nominale |
Tuyau simple- : 100 W, tuyau-double : 200 W |
Configuration du système
Système de tuyauterie d'entrée – Connecte le poste de remplissage à la cascade de stockage de GNC ou au compresseur tout en maintenant une alimentation stable en gaz à haute pression-.
Unité de filtration de gaz– Élimine les particules solides et les impuretés pour protéger les composants de dosage en aval.
Module de régulation de pression– Équilibre la différence de pression pour assurer un transfert de gaz stable et contrôlé.
Débitmètre massique– Mesure le débit massique de GNC avec une grande précision tout en compensant les variations de pression et de température.
Capteurs de température et de pression– Surveiller en permanence les conditions de fonctionnement pour une mesure précise et un contrôle de sécurité.
Système de contrôle électronique– Traite les données d’exploitation, contrôle les séquences de ravitaillement et gère les fonctions d’arrêt automatique.
Interface homme-machine (IHM)– Affiche les informations de ravitaillement, l’état de fonctionnement, les alarmes et les paramètres du système.
Tuyau de ravitaillement et buse GNV – Achemine du GNC en toute sécurité vers les cylindres du véhicule via une interface de connexion rapide-sécurisée.
Système de protection de sécurité– Comprend des fonctions d'arrêt d'urgence, de protection contre les surpressions, de détection des fuites et d'anti-refoulement.
Module de communication et de données– Stocke les enregistrements de ravitaillement et prend en charge l’intégration avec les systèmes de gestion des stations ou de paiement.
Avantages techniques
La mesure du débit massique de haute-précision garantit une facturation fiable avec une précision de mesure allant jusqu'à ± 1,0 %.
La pression de service jusqu'à 25 MPa permet la compatibilité avec la plupart des systèmes de ravitaillement en GNC et cascades de stockage standard.
L'équilibrage automatique de la pression assure un ravitaillement stable tout en réduisant les fluctuations de remplissage.
La protection de sécurité intégrée arrête automatiquement le ravitaillement en cas de surpression, de fuite ou de conditions de fonctionnement anormales.
L'acquisition de données-en temps réel enregistre les informations sur la pression, la température, le débit et les transactions pour une gestion plus facile.
La conception électrique antidéflagrante- améliore la sécurité opérationnelle dans les environnements gazeux dangereux.
Applications typiques
Stations-service publiques de GNC
Fournit une distribution rapide et précise de GNC pour les véhicules de tourisme et commerciaux.
Dépôts de flotte d’autobus et de camions
Prend en charge les opérations de ravitaillement en continu pour les grandes flottes de véhicules au gaz naturel.
Centres de distribution de gaz industriels
Remplit les bouteilles de GNC à haute-pression pour le transport de gaz industriels.
Flottes de services publics municipaux
Fournit du GNC pour les camions sanitaires, les véhicules de service et les transports publics.
Entreprises de logistique et de fret
Améliore l'efficacité du ravitaillement en carburant des-camions au gaz naturel longue distance.
Projets d'infrastructures énergétiques
Convient aux installations de ravitaillement en GNC nouvellement construites ou modernisées.
Options d'ingénierie et de personnalisation
|
Article |
Options disponibles |
|
Configuration de remplissage |
Tuyau simple-ou double-tuyau |
|
Capacité de débit |
Personnalisé selon les exigences du projet |
|
Unité de mesure |
Kg, Nm³ |
|
Pression de service |
Norme 20 MPa, personnalisée dans la plage de pression applicable |
|
Débitmètre |
Débitmètre massique Coriolis ou compteur équivalent de haute-précision |
|
Norme de buse |
NGV1, NGV2 ou norme spécifiée par le client- |
|
Longueur du tuyau |
Longueurs personnalisées disponibles |
|
Interface d'affichage |
Écran LCD ou tactile |
|
Système de contrôle |
Contrôle automatique basé sur-automate |
|
Marque CPL |
Siemens, Schneider, Mitsubishi, Delta ou marque spécifiée |
|
Protocole de communication |
Modbus, Ethernet, RS485, TCP/IP |
|
Système de paiement |
Carte IC, RFID, POS, intégration de gestion de station |
|
Gestion des données |
Stockage local ou surveillance à distance |
|
Matériau du boîtier |
Acier au carbone ou acier inoxydable |
|
Finition de surface |
Revêtement en poudre avec couleurs RAL personnalisées |
|
Langue d'utilisation |
Anglais, espagnol, russe, arabe, français, etc. |
|
Alimentation |
220 V/50 Hz ou tension et fréquence personnalisées |
Contrôle de qualité
Inspection des matières premières entrantes
Contrôle dimensionnel des composants
Inspection du soudage des récipients sous pression
Test d'étanchéité des canalisations
Essai de résistance à la pression hydrostatique
Test de détection de fuite à haute-pression
Étalonnage du débitmètre
Étalonnage du capteur de pression
Test d'isolation électrique et de mise à la terre
Inspection électrique antidéflagrante-
Vérification fonctionnelle automate
Test de la fonction d'arrêt automatique
Test de réponse à l'arrêt d'urgence
Test de performance de ravitaillement en continu
Test d'acceptation en usine (FAT) avant expédition
Conformité et normes de l'industrie
Directive ATEX 2014/34/UE
Certification des équipements fonctionnant en atmosphères explosives sur les marchés européens.
01
Certification IECEx
Certification internationale vérifiant les-équipements électriques protégés contre les explosions.
02
Marquage CE
Démontre la conformité aux exigences européennes applicables en matière de sécurité, de santé et d’environnement.
03
OIML R139
Recommandation internationale relative aux systèmes de mesure des carburants gazeux comprimés pour les transactions commerciales.
04
ISO 9001:2015
Système de gestion de la qualité garantissant des processus de fabrication et d’inspection cohérents.
05
FAQ
Q : Fournissez-vous des conseils d’installation ?
R : Oui. Nous fournissons des dessins d'installation, des schémas de tuyauterie, des documents de câblage, des conseils de mise en service et une assistance technique à distance. Un service sur-site peut également être organisé en cas de besoin.
Q : Quel entretien est requis pendant le fonctionnement ?
R : La maintenance de routine comprend principalement le remplacement du filtre, l'inspection des tuyaux, la vérification des fuites, l'étalonnage des capteurs et la vérification périodique des fonctions de protection de sécurité.
Q : Quelle est votre quantité minimum de commande (MOQ) ?
R : Le MOQ standard est d'une unité, ce qui rend l'équipement adapté à la fois aux projets pilotes et à la construction de stations à grande échelle.
Q : Quelles sont vos conditions de paiement ?
R : Les conditions de paiement standard sont de 30 % T/T comme dépôt et de 70 % du solde avant expédition. D'autres conditions peuvent être négociées pour une coopération à long terme-.
Q : Quelle garantie offrez-vous ?
R : La garantie est valable 18 mois à compter de la mise en service sur le site de l'utilisateur final ou 21 mois à compter de la date de réception par l'acheteur, selon la première éventualité.
